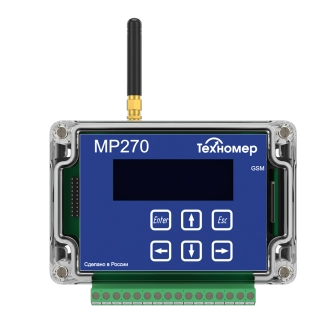

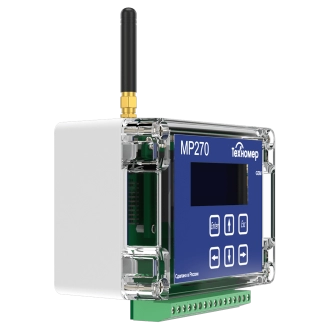

Модуль функционального расширения МР270

Выполняемые функции:

Коммуникационные возможности определяются внешними коммуникационными устройствами, подключаемыми к МР270. В качестве внешних коммутационных устройств могут выступать:

• персональный компьютер;
• модем (аналоговый, GSM, ISDN);
• промышленный контроллер;
• принтер

Одновременно допускается использовать разные типы внешних коммуникационных устройств, например: модем и ПК; ПК и принтер; модем и принтер; и т. п. Активными могут быть два подключенных (внешних, по отношению к ЕК270 и ЕК260) устройства одновременно. Также в состав модуля входит GSM/GPRS модем, который позволяет изменять и запрашивать отдельные параметры корректора, либо выполнять автоматическую передачу архивных данных по каналу GPRS. Четырех-строчный дисплей значительно упрощает настройку МР270.

При подключении принтера МР270 выполняет формирование отчета за выбранный временной интервал:

• «Интервальный» (часовой) архив;
• «Месячный» архив;
• «Суточный» архив.

При использовании МР270 совместно с ЕК270 или ЕК260 обязательным условием является наличие внешнего питания ЕК270 или ЕК260. Для совместного использования с МР270 рекомендуется применять блок питания типаБПЭК-05и принтерEpson LX-300+.

Также МР270 применяется в блоке питанияБПЭК-02/МТ.

Технические характеристики:

• Внешние коммуникационные устройства МР270 и ЕК270 (ЕК260) настраиваются на фиксированную скорость обмена передачи данных (бит/с): 300, 600, 1200, 2400, 4800, 9600, 19200
• МР270 сохраняет в энергонезависимой памяти и восстанавливает значения параметров, влияющих на связь с ЕК270, в случае отключения питания
• МР270 является «прозрачным» с точки зрения протокола обмена, т. е. не требует внесения изменений в алгоритм работы коммуникационных программ внешних устройств
• Подключение двух внешних устройств и источника питания к ЕК270 или ЕК260 осуществляет 16-ти контактный коммутационный разъем (Х4) расположен на нижней стороне МР270
• Габаритные размеры (Ш×В×Г) (мм): 120×80×55
• Масса: 0,3 кг
• Температура окружающей среды: 0 — 50°C
• Класс защиты от внешних воздействий: не хуже IP 31
• Напряжение питания: 9 … 24 В постоянного тока
