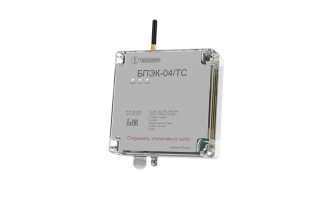

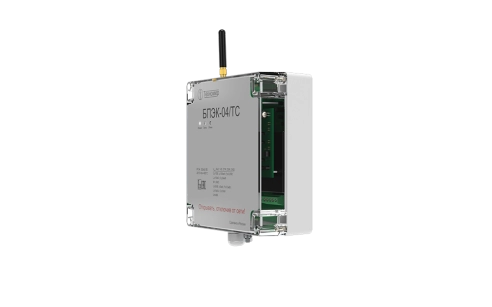

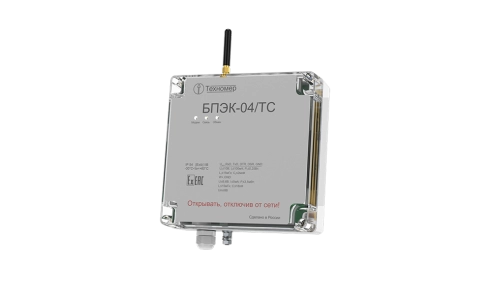

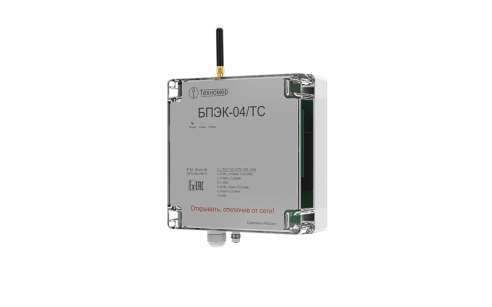

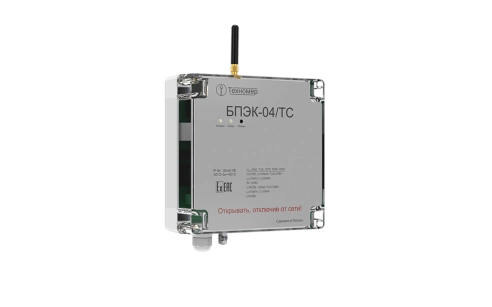

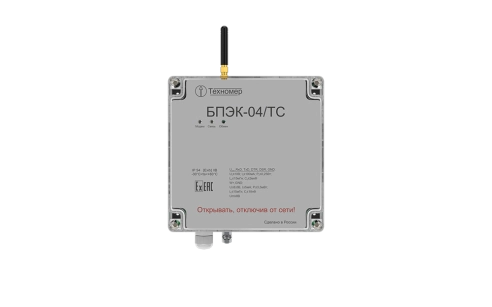

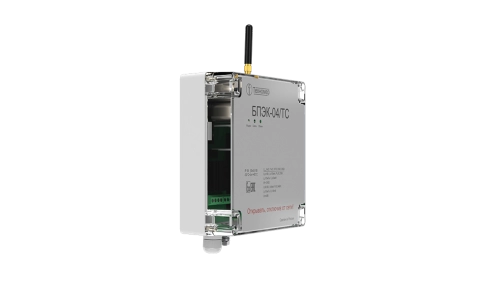

Коммуникационный модуль БПЭК-04/ТС

Область применения:

Системы дистанционного сбора информации с узлов учета газа.

Для сбора данных с небольшого количества ТС220 по GSM каналу на компьютере владельца узла учета устанавливается программный комплекс«Газсеть: Стандарт».

Сбор данных по GPRS каналу применяется при необходимости работы с большим количеством корректоров ТС220 и требует применения программно-технического комплекса«Газсеть: Экстра».

Конструкция:

В состав модуля БПЭК-04/ТС входят встроенные элементы питания, что позволяет устанавливать его в местах, где комплексы учёта газа дистанционно удалены не только от линий телефонной связи, но и от сетей электропитания. В данном случае становится невозможным подключение коммуникационного оборудования, которое требует дополнительного питания.

Выполняемые функции:

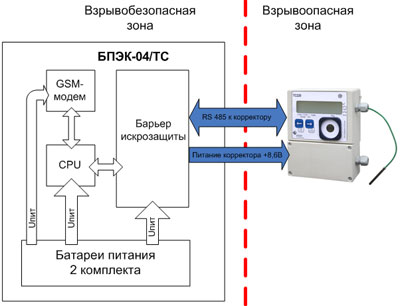

БПЭК-04/ТС подключается к температурному корректору ТС220, после чего в корректоре настраивается временной интервал сеанса связи, в пределах которого будет происходить считывание данных. За пределами установленного временного интервала передача данных невозможна. В том случае, если передача данных была инициирована в пределах временного интервала, то она продолжается независимо от его завершения.

Нагрузка на элементы питания происходит только в пределах данного интервала, таким образом, срок автономной работы БПЭК-04/ТС без замены элементов питания может составлять до 5 лет и зависит от количества используемых элементов питания и длительности установленного интервала сеанса связи.

Технические характеристики:

• Маркировка взрывозащиты — [Ex ib] IIB
• Габаритные размеры (с кабельными вводами), мм — 190×160×60
• Материал корпуса — Пластик
• Вес не более 1,5 кг.
• Автономное питание 2 модуля элементов питания.
• Данные с температурного корректора ТС220 передаются по GSM либо GPRS каналу.
• Условия эксплуатации блока питания.
  1. Диапазон рабочих температур от минус 30 до плюс 60 °С.
  2. Относительная влажность воздуха до 98% при +35°С и более низких температурах без конденсации влаги.
• Класс защиты: IP 54
• Максимальная длина соединительного кабелямежду ТС220 и БПЭК-04/ТС (кабель БПЭК-04/ТС): 50 м.
