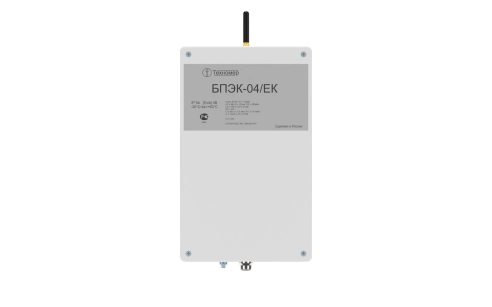

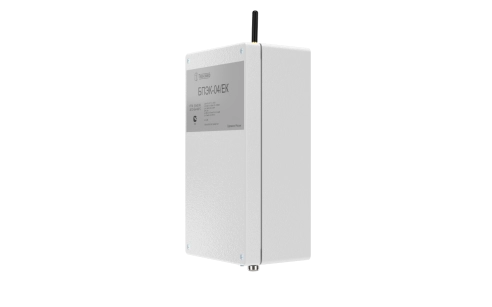

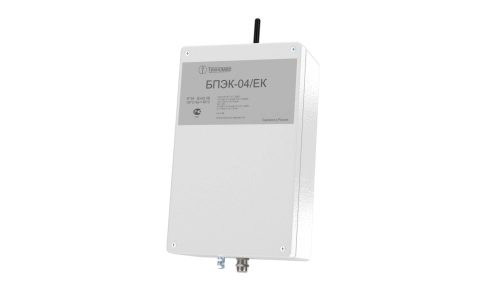

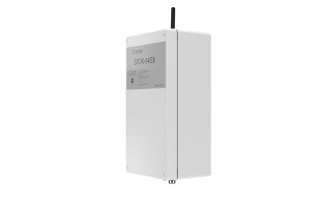

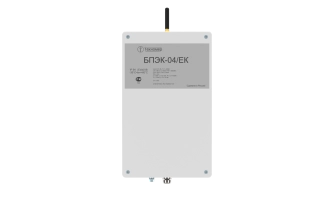

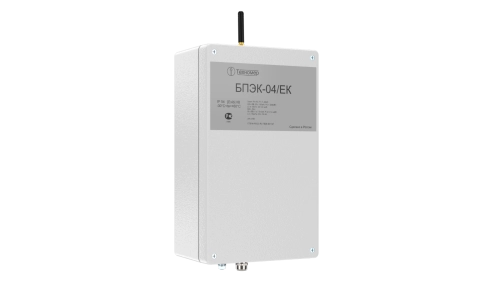

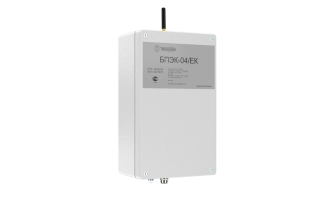

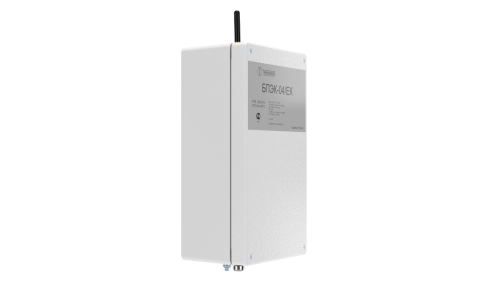

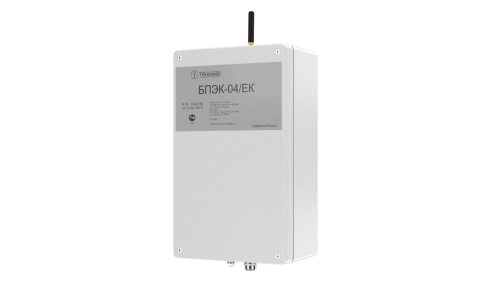

Коммуникационный модуль БПЭК-04/ЕК

Область применения:

Системы дистанционного сбора информации с узлов учета газа.

Для сбора данных с небольшого количества ЕК260 / ЕК270 по GSM каналу на компьютере владельца узла учета устанавливается программный комплекс «ГазСеть: Стандарт».

Сбор данных по GPRS каналу применяется при необходимости работы с большим количеством корректоров ЕК260 / ЕК270 и требует применения программно-технического комплекса «ГазСеть: Экстра».

Конструкция:

В состав модуля БПЭК-04/ЕК входят источники автономного питания, что позволяет устанавливать его в местах, где комплексы учёта газа дистанционно удалены не только от линий телефонной связи, но и от сетей электропитания. В данном случае становится невозможным подключение коммуникационного оборудования, которое требует дополнительного питания.

Выполняемые функции:

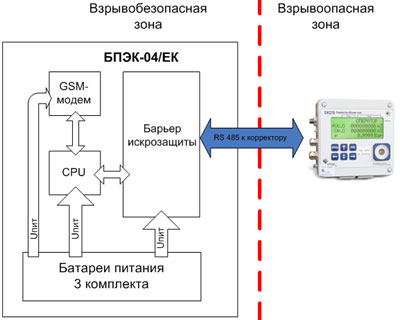

БПЭК-04/ЕК подключается к электронному корректору ЕК260, ЕК270, после чего в корректоре настраивается временной интервал сеанса связи, в пределах которого будет происходить считывание данных. За пределами установленного временного интервала передача данных невозможна. В том случае, если передача данных была инициирована в пределах временного интервала, то она продолжается независимо от его завершения.

Обработку данных, формирование пакетов для передачи, а также управление работой GSM/GPRS-модема осуществляет встроенный микроконтроллер.

Нагрузка на элементы питания происходит только в пределах данного интервала, таким образом, срок автономной работы БПЭК-04/ЕК без замены элементов питания может составлять до 5 лет и зависит от количества используемых элементов питания и длительности установленного интервала сеанса связи.

Технические характеристики:

• Маркировка взрывозащиты —  [Ex ib] IIB
• Габаритные размеры (с кабельными вводами), мм — 290×160×90
• Материал корпуса — Алюминий
• Вес не более 2 кг.
• Автономное питание — 3 модуля элементов питания.
• Блок питания обеспечивает трансляцию интерфейса RS485 во взрывоопасную зону.
• Данные с электронного корректора ЕК260, ЕК270 передаются по GSM либо GPRS каналу.
• Условия эксплуатации блока питания:
  1. Диапазон рабочих температур от минус 30 до плюс 60 °С.
  2. Относительная влажность воздуха до 98% при +35 °С и более низких температурах без конденсации влаги.
• Класс защиты: IP 65.
• Максимальная длина соединительного кабеля между ЕК260, ЕК270 и БПЭК-04/ЕК (кабель БПЭК-04/ЕК): 300 м.
