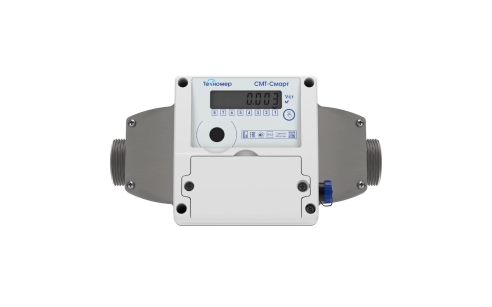

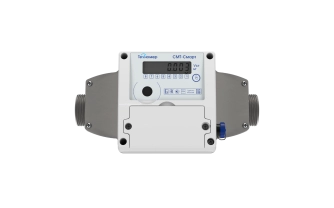

Система безопасного использования газа (СБИГ)

Система безопасного использования газа

Назначение

Система безопасного использования газа (СБИГ) — специальный комплекс аппаратных и программных средств, предназначенный для учета природного газа, контроля, оповещения и предотвращения аварийных ситуаций при превышении предельно допустимой концентрации взрывоопасных и токсичных газов (метана CH4 и угарного газа CO) в помещении.

Область применения

• Жилые и бытовые помещения
• Общественные и офисные помещения
• Производственные помещения

Основные технические характеристики

• Срок непрерывной работы – 6 лет;
• Температура окружающей среды от +5 °С до +60 °С;
• Относительная влажность воздуха до 90 % при +25 °С;
• Диапазон атмосферного давления от 80 кПа до 107 кПа;
• Пороги срабатывания по метану (СН4) 10% НКПР и 20% НКПР;
• Пороги срабатывания по угарному газу (СО) 20 мг/м3 и 100 мг/м3;
• Напряжение питания сети переменного тока 220 В;
• Самодиагностика (индикация) исправного/неисправного состояния.

Выполняемые функции

• Учет природного газа по газа по ГОСТ 5542–2014 в единицах объёма, приведённого к стандартным условиям
• Обработка, архивирование и отображения данных потребления газа, а также состояния контролируемого помещения в автоматическом режиме
• Непрерывный контроль помещения на предмет превышения ПДК содержания метана и оксида углерода в воздухе
• Непрерывный контроль за состоянием системы с целью выявления неисправностей или факторов, влияющих на непрерывную работу системы
• Мгновенное передача данных на пульт контроля, а также владельцу помещения при возникновении предаварийной и аварийных ситуаций
• Включение световой и звуковой сигнализации при возникновении предаварийной и аварийных ситуаций
• Автоматическое отключение подачи газа в контролируемое помещения при аварийной ситуации

Работа системы

Сценарий № 1.

Нештатных событий не возникает. Система работает в штатном режиме, обеспечивая передачу данных на сервер сбора данных каждые 10 дней.

Сценарий № 2.

В контролируемом помещении происходит нарушение работы системы. При данном сценарии система анализирует свою целостность и сообщает о нарушении работоспособности при отказе её элементов или при отсутствии возможности их продиагностировать. Системой предусмотрены следующие события для диагностики:

1. «Отсутствует сетевое напряжение 220В» — данное событие может возникать при обесточивании контролируемого помещения, а так как при данном событии происходит выключение газосигнализаторов, т. е. контроль загазованности не осуществляется, то система не может выполнять основные функции в полном объёме.
2. «Отсутствует связь с РПУ» — данное событие может возникнуть при обрыве соединения между счётчиком и РПУ. Данное событие влияет на целостность системы, и она не может выполнять основные функции в полном объёме.
3. «Отказ датчика CH4/CO» и «Отказ датчика CO» — данное событие может возникнуть при выходе из строя сигнализатора, и система не может выполнять основные функции в полном объёме. При возникновении, а также при окончании всех вышеперечисленных событий счётчик фиксирует данное событие в архиве в собственной памяти с указанием времени начала/окончания события и далее выполняет внеочередной сеанс связи для передачи данного события на сервер сбора данных, а также в мобильное приложение «Моя Газсеть» на смартфон владельца контролируемого помещения. Цель данного оповещения — краткосрочное восстановление работоспособности системы.

Сценарий № 3.

В контролируемом помещении возникает слабая утечка газа. Сигнализаторы загазованности фиксируют превышение ПДК по порогу 1 (для CH4 — это 10% НКПР (нижний концентрированный предел распространения) пламени, а для CO — это 20 мг/м3) и включают прерывистую световую и звуковую сигнализацию в аварийном помещении. При этом система фиксирует нештатное событие «Авария. Превышена ПДК CH4 — Порог 1» или нештатное событие «Авария. Превышена ПДК CO — Порог 1» в памяти счётчика, и тот немедленно осуществляет внеочередной сеанс связи для передачи данного события на сервер сбора данных, а также в мобильное приложение «Моя Газсеть» на смартфон владельца контролируемого помещения. Цель данного сообщения — своевременное оповещение и предотвращение дальнейшего развития аварийной ситуации. В случае данной аварии владелец помещения или обслуживающий персонал должен в срочном порядке проветрить помещение, проверить действие рабочей вентиляции, а также устранить причины, вызвавшие превышение ПДК газа. В случае сохранения уровня «Порог 1» ПДК газа в течение часа необходимо перекрыть подачу газа в помещение и вызвать аварийную службу для устранения причины аварийной ситуации. После устранения причины аварии и снижения уровня ПДК газа система зафиксирует завершение события «Авария. Превышена ПДК CH4/CO — Порог 1» и также произведёт внеочередной сеанс связи для передачи актуального состояния системы. В случае если по каким-либо причинам устранить неисправность оперативно возможности нет, а концентрация газа продолжает расти, система будет отрабатывать сценарий № 4.

Сценарий № 4.

В контролируемом помещении возникает сильная утечка газа либо продолжается длительное время слабая утечка газа. Сигнализаторы загазованности фиксируют превышение ПДК по порогу 2 (для CH4 это 20% НКПР пламени, а для CO — это 100 мг/м3) и включают непрерывную световую и звуковую сигнализацию в аварийном помещении. При этом система фиксирует нештатное событие «Авария. Превышена ПДК CH4 — Порог 2» или нештатное событие «Авария. Превышена ПДК CO — Порог 2» в памяти счётчика, и тот немедленно отсекает подачу газа в контролируемое помещение и осуществляет передачу данных на сервер сбора данных, а также в мобильное приложение «Моя Газсеть» на смартфон владельца контролируемого помещения с информацией о состоянии запорного клапана и причине его закрытия. Цель данного сообщения — своевременное оповещение о аварийной ситуации и информирование, что подача газа в помещение была прервана. В случае данной аварии владелец помещения или обслуживающий персонал должен в срочном порядке вызвать аварийную службу для устранения причины аварийной ситуации. После устранения причины аварии и снижения уровня ПДК газа система зафиксирует завершение события «Авария. Превышена ПДК CH4/CO — Порог 2» и также произведёт внеочередной сеанс связи для передачи актуального состояния системы. Однако запорный клапан в счётчике останется закрытым. Клапан может быть открыт только в присутствии представителя газовой службы после проверки исправности газового оборудования. Процедура открытия клапана должна соответствовать процедуре запуска системы.
